定義

閘閥是開關閥，用于打開和關閉管道中的流體流。閥瓣在閥座上的垂直運動會打開和/或關閉閥。

關鍵規格

涵蓋用于管道系統的閘閥的最重要的規格是：

• API 600：鑄碳和合金閥門

• API 603：不銹鋼閥門

• API 602 / BS 5352：鍛造閥門

• API 6D：平板和管道的直通閥

• ASME ANSI B16.34：壓力等級

• ASME ANSI B16.10：面對面尺寸

• ASME ANSI B16.5：法蘭端

• ASME ANSI B16.25：對接焊端

• ASME ANSI B16.47：孔徑大于24英寸的法蘭端

• API-598：閥門測試

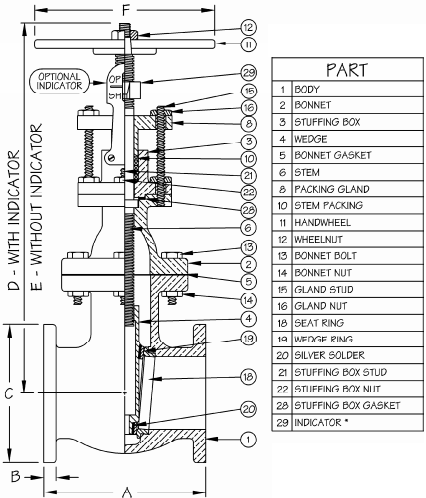

閘閥圖顯示了管道閘閥的關鍵部件

楔形類型

下圖顯示了閘閥楔形件如何通過垂直運動（可以手動或通過執行器操作）打開和關閉流體流。

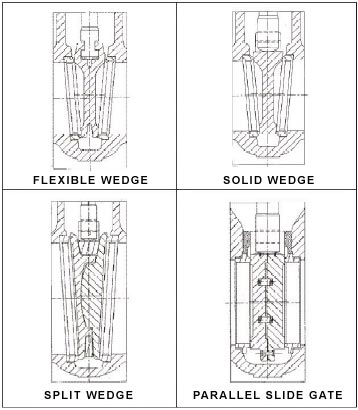

楔形物位于垂直于流動的兩個平行（或傾斜）的閥座之間。流體水平流過閘閥，并且不會受到壓降的影響。楔塊可以有不同的類型：

閥桿類型

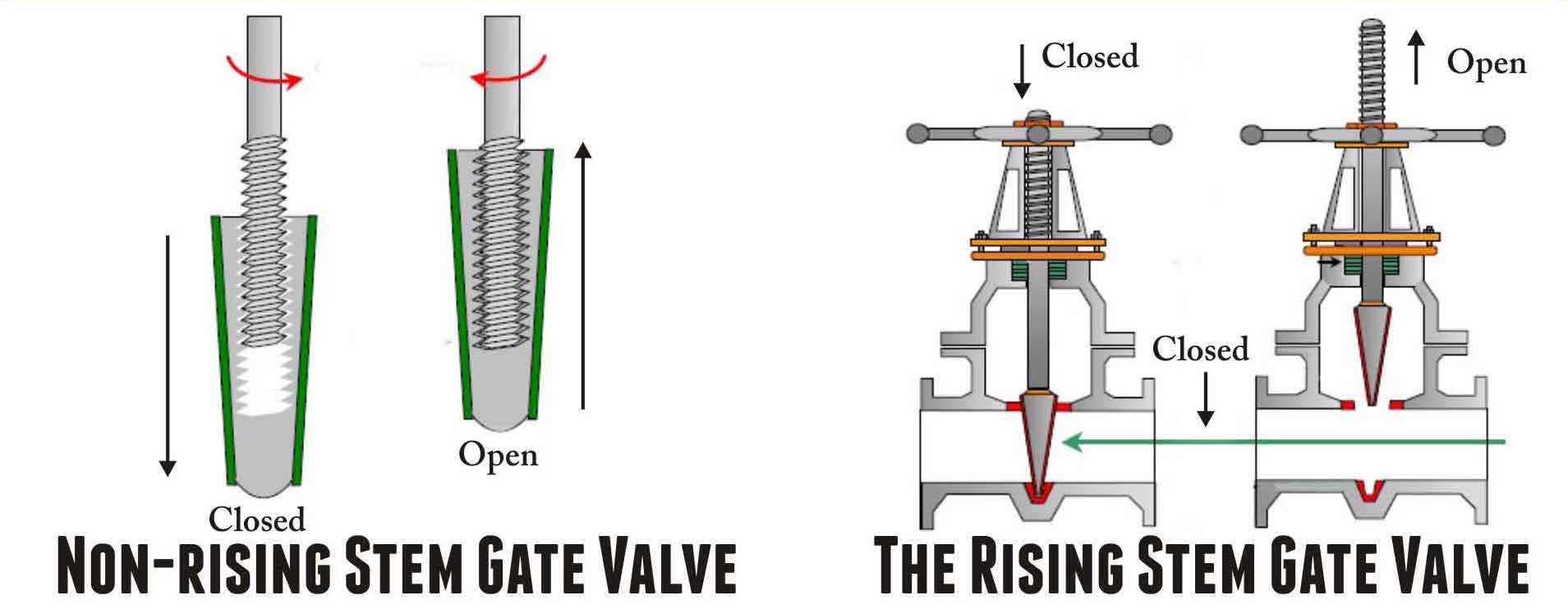

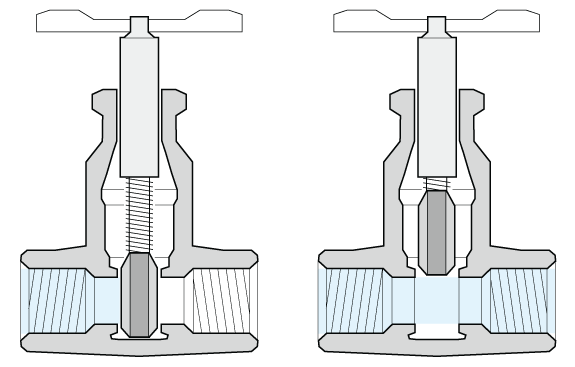

閘閥可能具有上升的閥桿（在這種情況下，如果閥打開，則閥桿上升到手輪上方）或不上升的閥桿（當閥打開時，閥桿不會在閥上方移動）。

OS＆YVS。IS＆Y設計

經常看到與閘閥相關的術語“ OS＆Y”。
該術語意味著，當旋轉閘閥的手柄以打開或關閉閘閥時，它會通過與閥桿相互作用來直接升高和降低閥瓣。

在“ OS＆Y閘閥”中，閥桿本身以非常明顯的方式在閥體外部升降，而手柄保持在固定位置。

當閥桿升起時，閥體內的閥瓣從閥座升起，使流體流過閥（閥處于打開位置）。
因此，對于OS＆Y閘閥，操作員始終可以清楚地看到閥門的實際位置（關閉或打開）。

不同的是，“ IS＆Y閘閥”（內部的螺絲和軛架）的閥位置不是立即可見的，因?yàn)楫?dāng)旋轉手柄時，閥桿不會在閥外部升高或降低。
