肯拓進口截止閥BS1873和API 602
什么是截止閥？什么時候可以代替閘閥和球閥使用？在本文中，我們說明了這種類型的閥門的范圍（即調節流量），與其他類型閥門的區別，替代設計和規格（鑄鋼和API的BS 1873） 602 / BS 5352（鍛鋼型）。
進口截止閥用途
進口截止閥用于 調節流體流量 并切斷流體（即使在切斷操作中，始終應優先選擇球閥和閘閥）。截止閥是雙向閥，不同于止回閥，這意味著流體可以在閥內以任何一種方式流動。
該圖顯示了閥的工作方式及其主要組成部分：基本上，通過一個閥盤來管理流量，該閥盤可以從閥座（手動或通過執行器）上提起，從而調節允許流量。
石油化工行業中用于管道應用的截止閥的主要規格如下：
BS 1873：鑄鋼閥門
API 603：不銹鋼閥門
API 602 / BS 5352：鍛鋼閥門
API 598和BS EN 12266-1：閥門測試
ASME B16.10：閥門的面對面尺寸
ASME B16.5和ASME B16.47：法蘭連接
ASME B16.25：對接焊連接設計
ASME B16.34：按材料等級的壓力和溫度額定值
進口球閥的優點和缺點
良好的節流和關閉功能
易于維護和重鋪座椅
如果閥瓣未安裝在閥桿上，可用作止回閥
進口截止閥主要缺點是：

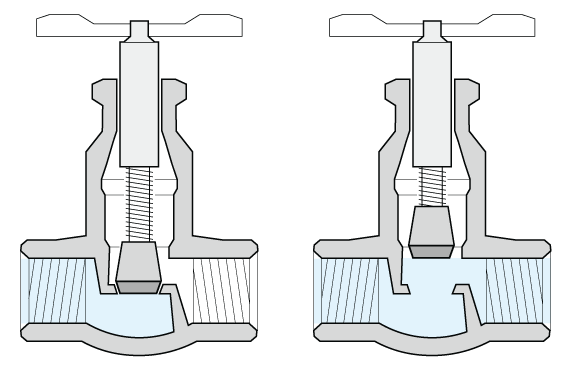

閥門在管道系統中產生壓降（與閘閥不同）：這是由于流體在閥門內部呈“ S形”通道呈非線性流動的事實（請參見下圖） ）
截止需要比閘閥更多的扭矩

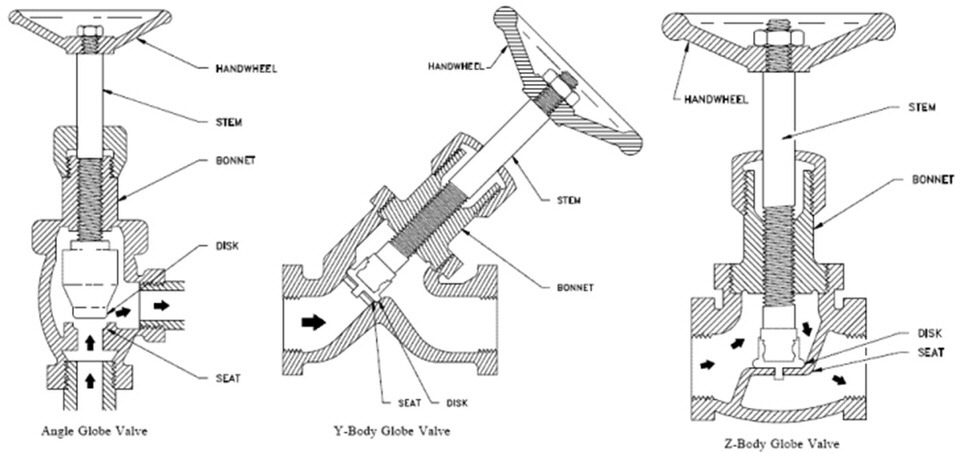

進口截止閥類型
考慮到閥體的形狀，該閥有三種主要類型：
直型或“ T”型
角度或“ 90度”
Y型或“ Y型截止閥”

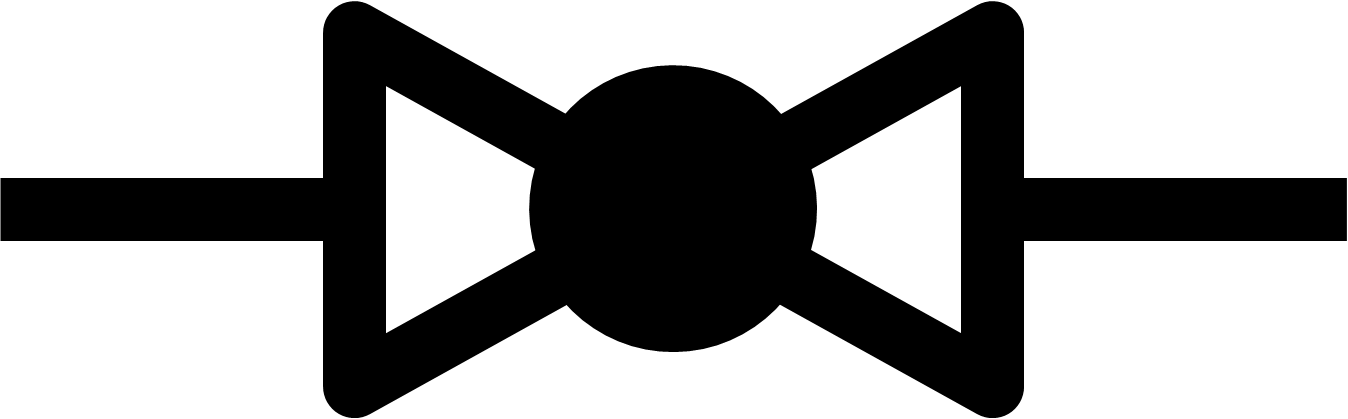

P＆ID圖中的截止閥符號如下：
進口截止閥結構圖

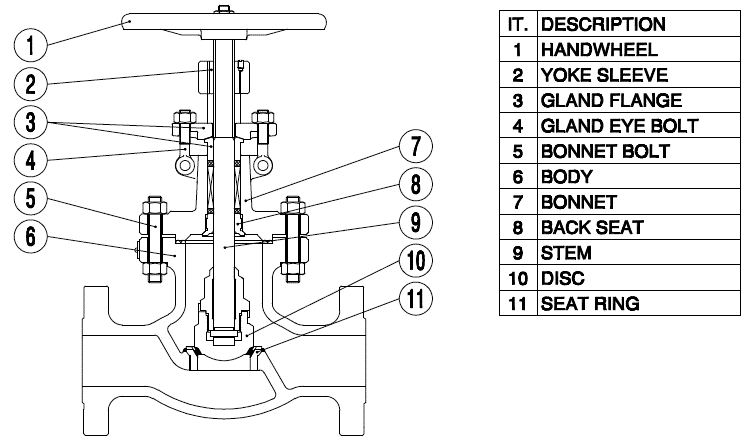

下圖顯示了截止閥的總裝圖：
盡管如此，取決于以下因素，仍然存在大量變化：
閥體材料：鑄造（BS 1873）和鍛造（API 602 / BS 5352）
閥蓋設計：標準或壓力密封類型（用于高壓應用）
閥蓋到閥體的連接：螺栓連接或焊接
閥端連接類型：法蘭（如圖所示），對焊，承插焊/螺紋（鍛造體）
碟版類型
閥桿類型（上升/非上升）
密封類型：圓錐形或扁平
規格：BS，API，EN
驅動類型：手動，帶變速箱，帶執行器
進口截止閥尺寸

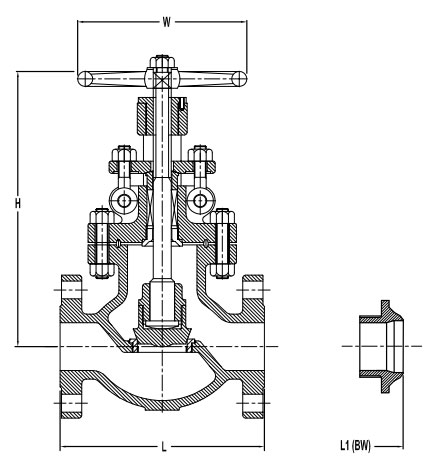

下表顯示了螺栓閥蓋類型的BS 1873閥門的尺寸和重量。
150級
尺寸（英寸）
| 尺碼 | L / L1 | H（開放） | w ^ |
|---|---|---|---|
| 2″ | 8（203） | 13-3 / 8（340） | 8-7 / 8（225） |
| 2-1 / 2英寸 | 8-1 / 2（216） | 14-1 / 2（368） | 8-7 / 8（225） |
| 3″ | 9-1 / 2（241） | 16-1 / 2（419） | 11-7 / 8（302） |
| 4″ | 11-1 / 2（292） | 17-3 / 8（441） | 12-3 / 4（325） |
| 5″ | 14（356） | 24（610） | 12-3 / 4（325） |
| 6″ | 16（406） | 24（610） | 17-3 / 4（451） |
| 8″ | 19-1 / 2（495） | 26-3 / 4（679） | 21-5 / 8（549） |
| 10″ | 24-1 / 2（622） | 30（762） | 30（762） |
| 12″ | 27-1 / 2（699） | 33-7 / 8（860） | 30（762） |
| 14″ | 31（787） | 56（1422） | 31-1 / 2（800） |
| 16″ | 36（914） | 64（1626） | 35-1 / 2（902） |
| 推薦齒輪操齒條控制為10英寸及以上 | |||
300級
尺寸（英寸）
| 尺碼 | L / L1 | H（開放） | w ^ |
|---|---|---|---|
| 2″ | 10-1 / 2（267） | 13-3 / 8（340） | 9（229） |
| 2-1 / 2英寸 | 11-1 / 2（292） | 15-3 / 8（390） | 9（229） |
| 3″ | 12-1 / 2（318） | 16-1 / 2（419） | 13（330） |
| 4″ | 14（356） | 19-3 / 8（492） | 14（356） |
| 5″ | 15-3 / 4（400） | 21-1 / 2（546） | 15-3 / 4（400） |
| 6″ | 17-1 / 2（445） | 24-3 / 8（619） | 17-3 / 4（451） |
| 8″ | 22（559） | 31-1 / 4（794） | 22（559） |
| 10″ | 24-1 / 2（622） | 45（1143） | 34（864） |
| 12″ | 28（711） | 49（1245） | 34（864） |
| 建議使用8英寸及以上尺寸的齒輪齒條控制 | |||
600級
尺寸（英寸）
| 尺碼 | L / L1 | H | W |
|---|---|---|---|
| 2″ | 11-1 / 2（292） | 15-1 / 2（394） | 9-1 / 2（241） |
| 2-1 / " | 13（330） | 17（432） | 11（279） |
| 3″ | 14（356） | 19（483） | 13（330） |
| 4″ | 17（432） | 21（533） | 14（356） |
| 5″ | 20（508） | 25（635） | 15-3 / 4（400） |
| 6″ | 22（559） | 26-7 / 8（683） | 18（457） |
| 8″ | 26（660） | 35（889） | 20（508） |
| 10″ | 31（787） | 49（1245） | 24（610） |
| 12″ | 33（838） | 58（1473） | 30（762） |
| 建議使用8英寸及以上尺寸的齒輪齒條控制 | |||
900級
尺寸（英寸）
| 尺碼 | L / L1 | H | W |
|---|---|---|---|
| 2″ | 14-1 / 2（368） | 20-1 / 2（521） | 12（305） |
| 3″ | 15（381） | 22-3 / 4（578） | 14（356） |
| 4″ | 18（457） | 26-1 / 2（673） | 21-1 / 2（546） |
| 6″ | 24（610） | 36（914） | 20（508） |
| 8″ | 29（737） | &l |
