為什么要使用控制閥？

加工廠包括數百個甚至數千個控制回路，這些回路全部聯網在一起以生產待售產品。這些控制回路中的每一個都旨在將一些重要的過程變量（例如壓力，流量，液位，溫度等）保持在所需的操作范圍內，以確保最終產品的質量。這些回路中的每個回路都會接收并在內部創建對過程變量有不利影響的干擾，并且網絡中其他回路的交互作用也會影響過程變量。

為了減少這些負載干擾的影響，傳感器和變送器收集有關過程變量及其與某個所需設定點的關系的信息。然后，控制器將處理此信息，并確定必須執行哪些操作才能使過程變量返回到發生負載擾動后應位于的位置。完成所有的測量，比較和計算后，某種類型的最終控制元件必須實施控制器選擇的策略。

操作原理

過程控制行業中最常見的最終控制元素是控制閥?？刂崎y操縱流動的流體，例如氣體，蒸汽，水或化學化合物，以補償負載干擾，并使調節后的過程變量盡可能接近所需的設定值。

控制閥可能是控制回路中最重要但有時最被忽略的部分。原因通常是儀器工程師不熟悉許多方面，術語以及工程學科領域，例如流體力學，冶金學，噪聲控制，管道和容器設計等，這取決于使用條件的嚴重性。

任何控制回路通常由過程狀態的傳感器，變送器和控制器組成，該控制器將從變送器接收到的“過程變量”與“設定值”（即所需的過程條件）進行比較?？刂破骼^而將校正信號發送到“最終控制元件”，回路的最后部分和過程控制系統的“肌肉”。過程變量的傳感器是眼睛，控制器是大腦，然后是最終控制元件是控制回路的手。這使它成為自動控制系統中最重要的部分，有時甚至是了解最少的部分。這部分是由于我們對電子系統和計算機的強烈依賴導致對所有重要硬件的正確理解和正確使用被忽略了。

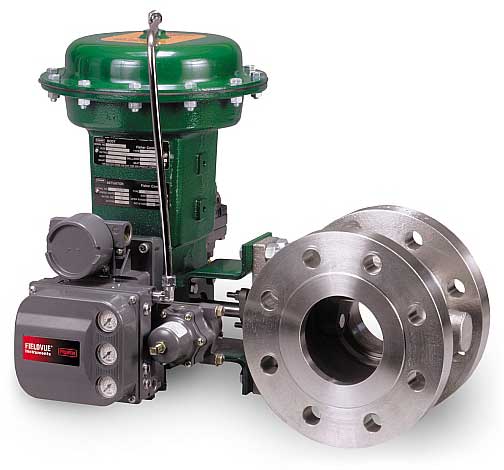

什么是控制閥？

控制閥自動調節壓力和/或流量，可用于任何壓力。如果不同的設備系統在達到要求的300級閥門的壓力/溫度組合下運行，并且有時（在設計允許的情況下），所有選擇的控制閥將具有300級的互換性。但是，如果所有系統都沒有超過150類閥門的額定值，則沒有必要。

截止閥通常用于控制，其端部通常采用法蘭連接以便于維護。根據其供應類型，通過液壓，氣動，電氣或機械致動器移動磁盤。閥通過閥塞相對于位于閥體內的一個或多個端口的運動來調節流量。閥塞連接到閥桿，閥桿又連接到執行器。

控制閥布置

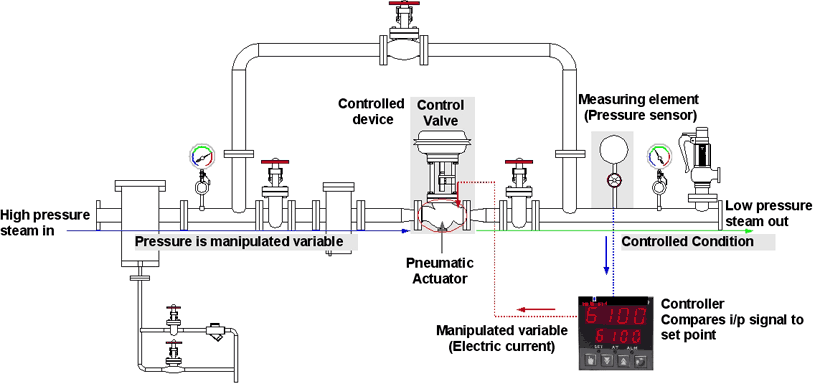

下圖顯示了如何使用控制閥來控制管路中的流量?！翱刂破鳌苯邮諌毫π盘?hào)，將其與所需流量的壓降進行比較，如果實際流量不同，則調節控制閥以增加或減少流量。

可以設計可比較的布置來控制眾多過程變量中的任何一個。溫度，壓力，液位和流速是最常見的控制變量。

圖片來自http://www.steamline.com/

閥門類型和典型應用

傳說：

• DC =方向變化

• IOS =隔離或停止

• PR =泄壓口

• TH =節流

筆記：

1. 僅角度球閥可用于流向90度變化。

2. 止回閥（止回閥除外）僅在一個（反向）方向上停止流動。截止止回閥除了可以用作止回閥之外，還可以用作截止閥，截止閥或隔離閥。

3. 某些球閥和旋塞閥設計（與閥制造商聯系）適用于節流服務。

4. 多口球閥和旋塞閥用于改變流向和混合流。
