蝶閥介紹

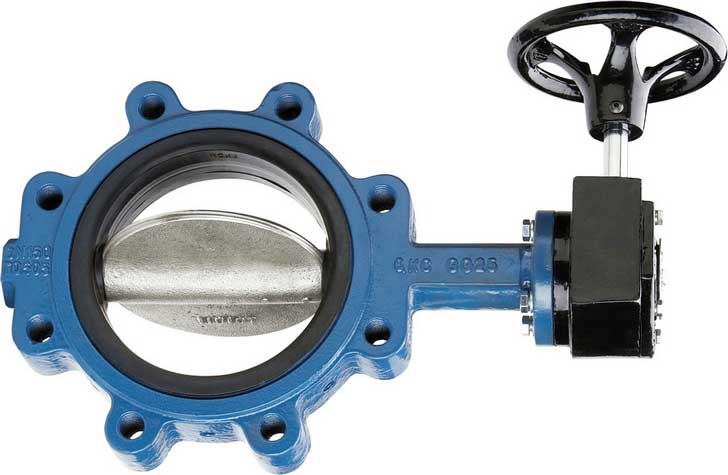

蝶閥
蝶形閥是四分之一圈旋轉運動閥，用于停止，調節和啟動流量。
蝶形閥易于打開。手柄旋轉90°可完全關閉或打開閥門。大型蝶閥通常配備一個所謂的變速箱，通過齒輪將手輪連接到閥桿上。這簡化了閥的操作，但是以速度為代價。
蝶閥的類型
蝶形閥具有短的圓形閥體，圓盤，金屬對金屬或軟閥座，頂部和底部軸軸承以及填料函。蝶形閥體的結構各不相同。常用的設計是安裝在兩個法蘭之間的晶片類型。另一種類型的凸耳圓片設計，通過連接兩個法蘭并穿過閥外殼上的孔的螺栓固定在兩個法蘭之間。蝶閥甚至可以提供法蘭，螺紋和對接焊接端，但并不經常使用。
蝶閥比閘閥，截止閥，旋塞閥和球閥具有許多優勢，特別是對于大型閥門應用。節省重量，空間和成本是最明顯的優勢。維護成本通常很低，因為活動部件的數量很少，并且沒有用于收集流體的凹穴。
蝶閥特別適合于在相對較低的壓力下處理大流量的液體或氣體，以及處理具有大量懸浮固體的漿液或液體。

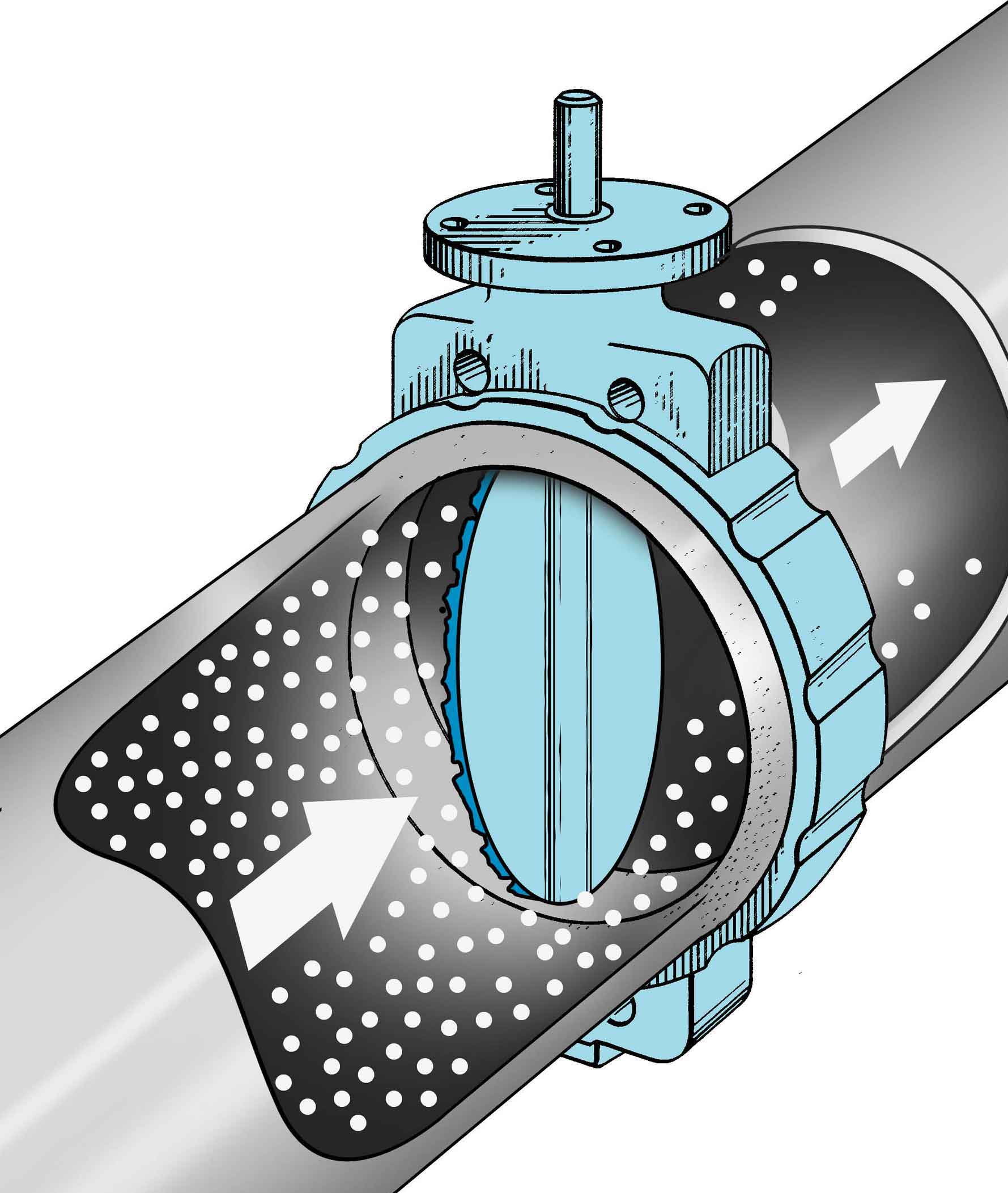

蝶閥基于管道阻尼器的原理構建。流量控制元件是一個圓盤，其直徑與相鄰管的內徑大致相同，并在垂直或水平軸上旋轉。當閥瓣與管道平行時，閥完全打開。當圓盤接近垂直位置時，閥門關閉。為了節流，可以通過手柄鎖定裝置將中間位置固定到位。
蝶閥座結構
止流通過閥盤密封在閥體內徑周邊上的閥座上來實現。許多蝶形閥都有一個彈性閥座，閥板密封在該閥座上。其他蝶形閥具有密封環結構，該密封環結構在鋸齒狀邊緣橡膠環上使用夾緊環和襯環。這種設計可防止O形圈擠出。
在早期的設計中，金屬盤用于密封金屬座。這種布置沒有提供密封的封閉，但是在某些應用中（例如，供水管線）確實提供了足夠的封閉。
蝶閥閥體結構

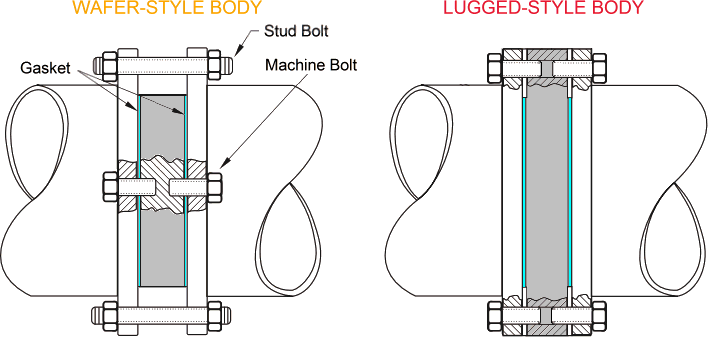

蝶閥的閥體結構各不相同。最經濟的是適合兩個管道法蘭之間的晶片類型。另一種類型的凸耳圓片設計是通過螺栓將其固定在兩個管道法蘭之間，該螺栓連接兩個法蘭并穿過閥外殼上的孔。蝶閥可提供常規法蘭端，用于螺栓連接到管道法蘭，并采用螺紋端結構。
蝶閥的閥座盤和閥桿
蝶閥的閥桿和閥瓣是分開的。圓盤鉆孔以容納閥桿。有兩種方法用于將閥盤固定在閥桿上，以便閥盤在閥桿轉動時旋轉。在第一種方法中，閥盤通過鉆孔，并用螺栓或銷固定在閥桿上。另一種方法是像以前一樣在閥盤上鉆孔，然后對上閥桿孔進行整形，以適合方形或六角形閥桿。此方法允許磁盤浮動并在閥座中尋找其中心。完成了均勻密封，并消除了外部閥桿緊固件。這種組裝方法在有蓋圓盤和腐蝕性應用中是有利的。
為了將閥瓣保持在正確的位置，閥桿必須伸出閥瓣底部之外，并裝入閥體底部的襯套中。一個或兩個類似的襯套也沿著桿的上部。這些襯套必須能抵抗被處理的介質或密封，以免腐蝕性介質與它們接觸。
閥桿密封可通過將填料裝在常規填料函中或通過O形圈密封來實現。一些閥門制造商，特別是那些專門處理腐蝕性材料的閥門制造商，將閥桿密封件置于閥的內部，以便閥所處理的任何材料都不會與閥桿接觸。如果使用填料函或外部O形圈，則通過閥的流體將與閥桿接觸。
蝶閥的典型應用
蝶閥可用于許多不同的流體服務，并且在漿液應用中表現良好。以下是蝶閥的一些典型應用：
冷卻水，空氣，氣體，防火措施等
泥漿及類似服務
真空服務
高壓高溫水和蒸汽服務
蝶閥的優點
與其他閥門相比，緊湊型設計所需的空間小得多
重量輕
快速操作需要更少的時間來打開或關閉
可提供超大尺寸
低壓降和高壓恢復
蝶閥的缺點
節流服務僅限于低壓差
空化和cho流是兩個潛在的問題
圓盤運動不受引導，并受流動湍流影響
墊片和蝶閥的安裝
我認為您的站點沒有解決該問題，即描述用于不同蝶形閥（E型或F型）的墊圈類型以及應使用哪種配套法蘭（RF或F型墊圈）。 FF），以及由于某些蝶閥具有內置墊圈而無需使用墊圈時。我發現在這件事上經常會感到困惑。
一個很好的觀察結果，因此以下幾點：
蝶閥供應商提供的安裝說明：
該閥設計用于在所有類型的平法蘭或凸面法蘭之間使用。
請勿使用法蘭墊片。蝶閥的設計消除了對墊片的需求。為了正確安裝，法蘭之間的空間必須足夠大，以允許閥門插入而不會干擾法蘭密封。請注意，雙向晶閘管密封邊緣與軸的平面成一直線。旋轉閥桿以將閥瓣定位在閥體內，將閥置于法蘭之間，并用手擰緊螺栓。逆時針
緩慢打開閥門，以檢查是否有足夠的間隙。
將光盤恢復到10％的打開位置并交叉擰緊所有螺栓，再次檢查是否有足夠的光盤間隙。

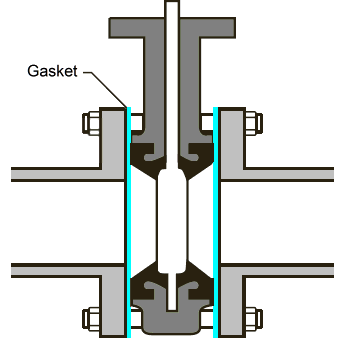

不正確的 閥瓣
處于關閉位置，并且
在閥和配合法蘭之間安裝了墊片

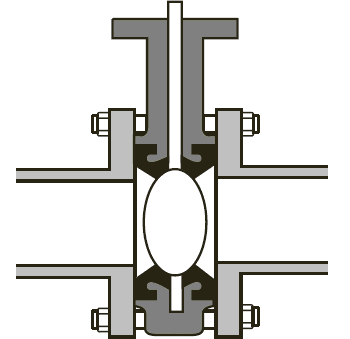

糾正措施
沒有使用法蘭墊片，并且閥板處于
幾乎關閉的位置。
蝶閥供應商提供的另一安裝說明：
注意
在將閥門安裝到管道中時，應使用以下墊圈。
墊片
增強型PTFE墊片的類型（不能安裝夾套墊片，螺旋纏繞墊片或金屬墊片。）墊片
的尺寸墊片的尺寸應符合ASME B16.21的規定。（最小墊片厚度為3mm。）
閥不能安裝到短端。閥門必須按照操作員安裝法蘭側面上的箭頭進行安裝。在閥關閉位置，箭頭必須從高壓側指向低壓側。
因此，建議遵循蝶閥供應商的說明！
避免蝶閥出現問題
蝶閥在現場的所有問題中，大多數都與不良的安裝程序直接相關。因此，在布置管道和安裝閥門本身時，最好考慮最佳實踐。
彈性座式蝶閥中的閥座通常圍繞閥的兩個面延伸。結果，不需要墊圈，因為這些座起到了墊圈的作用。延伸超過端面的閥座材料在安裝過程中被壓縮并流向閥座的中心。由于安裝不當而導致的此配置的任何變化都將直接影響額定壓力和座/固定扭矩。
與大多數類型的閥門不同，蝶閥的閥瓣實際上安裝在法蘭之間時，以給定的打開角度（例如30°或更大）超出閥體的表面。因此，在安裝前確保盤片能夠自由轉動并進入法蘭和管道系統非常重要。
運輸和儲存
將光盤以10％的打開位置放置，使其不固定。
每個閥的表面都應蓋好，以防止損壞閥座面，閥瓣邊緣或閥內部。
存放在室內，環境溫度最好在5°C到30°C之間。
每3個月打開和關閉閥門。
運輸和存放閥門，以免對車身施加重負荷。
閥門位置
如果可能的話，應安裝蝶閥，使其與其他管路元件（例如彎頭，泵，閥等）的直徑至少為6。
在蝶形閥連接到止回閥或泵的位置，請在蝶形閥或泵之間留出足夠的空間，以確保蝶板不會干擾相鄰設備。
閥門方向
根據經驗，蝶閥應在閥桿處于垂直位置的情況下安裝，而執行機構則垂直安裝在閥桿的正上方，但是在某些應用中，閥桿應水平放置。下面的.pdf文件告訴您為什么必須將莖的正常播放時間水平放置。
安裝步驟
確保管道和法蘭面清潔。任何異物，例如金屬屑，管垢，焊渣，焊條等，都可能限制圓盤的移動或損壞圓盤或閥座。
彈性密封閥不需要墊圈，因為它們會延伸到閥的兩個表面。
對準管道，并充分展開法蘭，以使閥體可輕松插入法蘭之間，而不會接觸管道法蘭。
檢查閥盤的開度是否設置為大約10％，以確保它不會卡在完全固定的位置。
如圖所示，將閥門插入法蘭之間，注意不要損壞閥座面。始終通過定位孔或在頸部或閥體上使用尼龍吊帶提起閥門。切勿通過安裝在閥門上的執行器或操作員來抬起閥門。
將閥門放在法蘭之間，居中，插入螺栓并用手擰緊。小心地打開光盤，確保光盤不接觸相鄰管道的內部。
非常緩慢地關閉閥盤，以確保閥盤邊緣與相鄰的管道法蘭保持間隙。
如圖所示，完全打開閥瓣并擰緊所有法蘭螺栓。
重復將光盤完全關閉到完全打開的旋轉，以確保有適當的間隙。
