不銹鋼材料：什么是酸洗/鈍化？

不銹鋼材料：（請參閱其他主題：  什么是不銹鋼？  ）

當金屬合金的鉻含量按重量計大于約12％時，通常認為金屬合金（即由鉻，鎳和鉬等多種元素制成的金屬）是“不銹的”（某些文獻提到鉻含量約為10.5％） ），其余為鐵，合金含量更高的不銹鋼鉻含量更高。鉻通過在（合金的）干凈（例如，酸洗，鋼絲/旋轉刷或磨削）的表面上形成一層薄的，附著的，耐腐蝕的氧化膜，從而為這些合金提供耐蝕性。

對不銹鋼的主要要求是，它們應在   特定的應用或環境中耐腐蝕。選擇特定的“類型”和“等級”不銹鋼必須首先滿足耐腐蝕性要求。還可能需要考慮其他機械或物理特性，以達到整體服務性能要求。

鈍化  是一種化學過程，用于幫助將受污染的不銹鋼恢復到原始的腐蝕規格。將零件放置在籃子中，并浸入稀釋的硝酸或檸檬酸溶液中達規定的時間和溫度長度。此過程旨在從金屬表面去除游離鐵或其他異物。除了使零件具有干凈的外觀外，該過程不會使零件變亮或改變外觀。

它具有以下步驟：清潔/酸洗/鈍化和其他定義-除垢。

清洗過程：

清除鐵銹，油脂，油和其他異物，以準備基材。清潔階段會照亮不銹鋼表面。對基板進行脫脂對于適當的酸洗和鈍化層的均勻形成至關重要。

酸洗工藝：

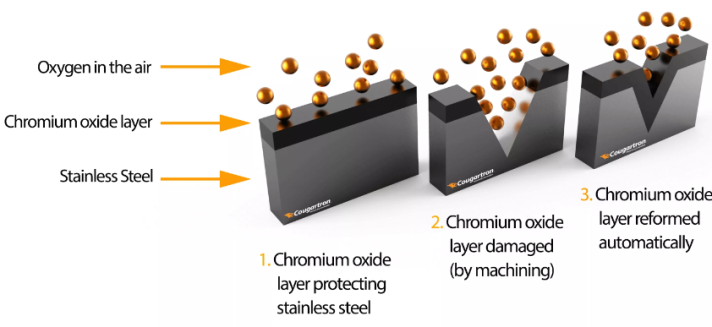

酸洗除不銹鋼表面上的少量金屬外，還去除了鈍化層。酸洗后，當暴露在空氣中的氧氣中時，不銹鋼表面會開始氧化。正是這一關鍵過程恢復了不銹鋼的耐腐蝕性。

盡管此過程自然發生在不銹鋼表面，但通常有助于加速并協助鈍化層的形成。當鉻與空氣中的氧氣氧化形成抗腐蝕鈍化層時，就會發生鈍化。可以加速并通過鈍化產品輔助此過程，從而確保形成均勻且厚的鈍化層。

摘要：

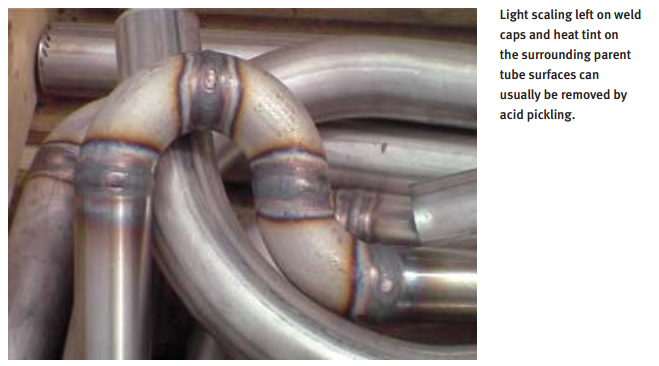

需要對不銹鋼進行酸洗（化學除氧化皮）以去除水垢，產生熱色調并在表面形成自修復氧化膜，使其變得更加鈍化和耐腐蝕。

鈍化過程：

可以對許多等級的不銹鋼進行鈍化處理，以去除表面上的游離鐵和污染物。但是，由于鉻和鎳含量不足，不建議對某些等級的不銹鋼進行鈍化處理。 對于焊接或釬焊的零件，也不建議對不銹鋼進行鈍化處理。熱處理或焊接后，鈍化不銹鋼無法從去除的熱色調或氧化皮中受益。

+不銹鋼鈍化工藝

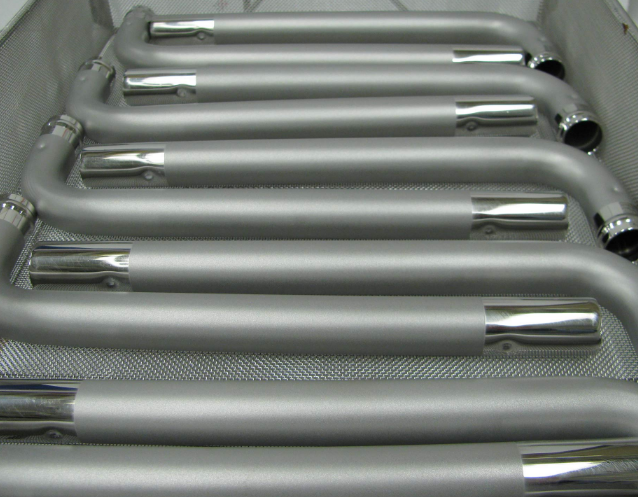

金屬的鈍化是許多行業為其零件指定的金屬精加工工序。鈍化是一種化學工藝，旨在提高不銹鋼零件的耐腐蝕性。要鈍化不銹鋼零件，請將零件放在籃子中，然后浸入硝酸或檸檬酸浴中。零件在熔池中花費的酸濃度，溫度和時間取決于零件本身的不銹鋼合金。鈍化不銹鋼的過程有效地去除了零件表面的游離鐵和異物，使零件保持清潔且更耐腐蝕。 與對不銹鋼零件進行電拋光會產生明亮而有光澤的零件不同，對不銹鋼零件進行鈍化不會改變零件的美觀。

+鈍化不銹鋼沒有的工作

由于鉻和鎳含量低，幾種常用等級的不銹鋼不能被鈍化。當通過標準方法對這些不銹鋼進行鈍化處理時，產生的飛邊腐蝕實際上會削弱基材，并且會對零件造成無法修復的損壞。

通過溶解表面金屬，去除深埋的污染物，減少表面積，并去除由于研磨，加工，沖壓或研磨金屬而產生的假層或非晶層。更少的嵌入污染物和更少的殘留表面水分意味著更少的腐蝕機會。

不銹鋼的鈍化層的化學成分與該不銹鋼的基本成分特別不同：

·         約65％Cr +氧化鉻

·         約35％的鐵+氧化鐵

鉬和鎳在鈍化層中的百分比非常低。

鈍化現象的干預并不總是導致被動條件。在不銹鋼的情況下，在焊接階段觀察到的有色氧化膜或在熱軋過程中形成的黑皮對金屬表面形成的氧化膜的延展性的保護較小。

通常，保護性氧化物層通常約為1.5-2.5 nm，并且可以通過特殊且昂貴的顯微鏡（TEM）輕松看到。術語鈍化源自鉻與氧具有很強的親和力這一事實。當鋼與富氧環境接觸時，鉻具有很高的反應性，并趨于形成非常穩定的氧化物和氫氧化物。這些化合物具有保護性，因為它們抑制了可能導致不銹鋼腐蝕的不良反應。因此，不銹鋼的耐腐蝕性源于鉻的百分比等于或大于約18％的事實。因此，不銹鋼有機會在表面上局部散布一些鉻顆粒，以形成增強不銹鋼耐腐蝕性的氧化物。

鋼中鉻和其他物質的含量是影響鈍化層質量的參數之一。與AISI 304相比，AISI 200系列的鋼將具有較低的耐腐蝕性，因為具有較低的鎳濃度，例如在進行磨蝕和/或酸洗后，不能快速重新形成鈍化層。

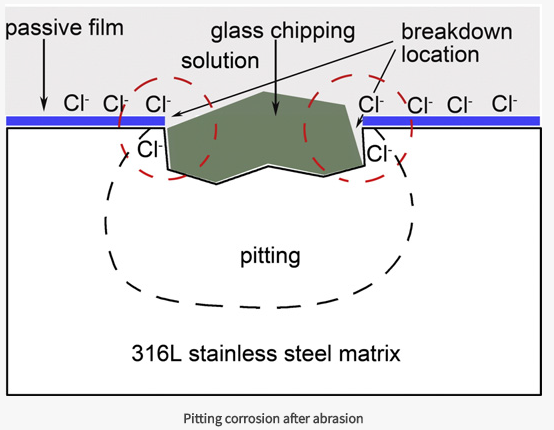

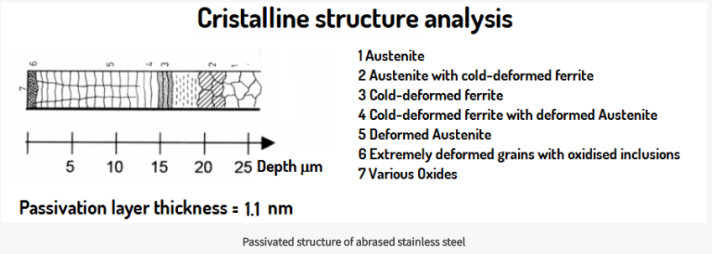

如果表面已經過  機械磨損  （緞面拋光）：

·         微觀結構不均勻

·         它呈現出被污染的磨料，這些磨料互鎖在表面上，成為點蝕的點

·         減少無源層的厚度。

鈍化層的構造還取決于熱力學特性（溫度，氧化環境等），這些特性允許調節鈍化層，以便隨時間推移獲得穩定耐用的層。
在標準操作期間，無源層的質量與以下各項無關：

·         清新的空氣

·         純凈水

·         在5％-30％的濃硝酸中鈍化

上面列出的這些因素決定了不銹鋼的鈍化時間：

·         清潔空氣：大約48-96小時

·         純凈水：約6-15小時

·         在5％-30％的濃硝酸中鈍化：大約30-120分鐘

摘要：

用硝酸基試劑適當鈍化將溶解表面污染，并有助于鉻氧化物鈍化層的最佳恢復。如果不進行鈍化處理，不銹鋼會由于表面無鐵而生銹，并且由于氯化物也經常從大氣中吸收，因此會產生一些氯化鐵。長時間與氯化鐵接觸會最終在不銹鋼表面引發 點蝕  和  縫隙腐蝕。由于腐蝕導致的不銹鋼部件失效可能達到災難性的程度。時間，材料，糾正和生產損失的成本可能是巨大的。

最后，鈍化層的質量由鋼內合金物質的百分比和環境的熱力學條件決定，從而促進了致密和化學穩定的層。鈍化時間取決于暴露于鋼中的不同環境。
